CE-ABS系列高精度智列式皮带秤

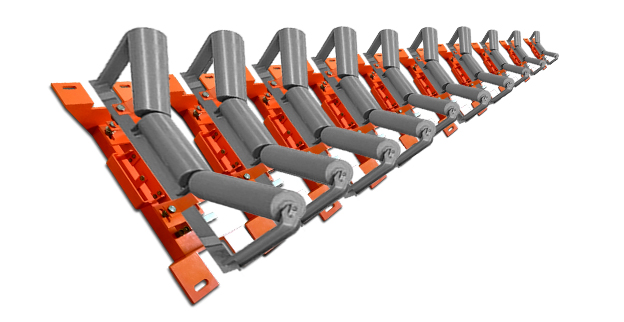

1、1-8组CE-ABS型智列式皮带秤称重桥架，单托辊双传感器结构；

2、进口测速传感器，可采用滚筒式，单轮式，上轮式等方式；

3、集中式独立多通道AD采集板，或分布式数字信号采集器；

4、专用CE9000高精度智列式皮带秤称重控制器（拥有4-16组单独AD）；

5、动态角度补偿，动态温度补偿器。

二、工作原理

智列式皮带秤是以特制称重单元多组串联布置组成的皮带秤阵列，通过对阵列数据进行处理可以消除皮带张力的影响，大幅提高皮带秤称重精度。

阵列桥架中的称重传感器检测皮带上物料重量，每组阵列秤拥有单独的AD，分别送入数字信号采集器，信号采集器将传感器模拟量转换为数字量送入积算器。

在不同物料工况中，不同密度物料堆取以及流量较大变化时，能够大大提高系统稳定性。

二~八组模块化秤体之间可以相互校验相互冗余，阵列模块化秤体均可采用电动自动挂码校验，根据公司建模数据表，自动计算挂码修正系数，无需人工。动态监测每组称重单元状态，根据预设量程自动切除故障称重单元。

三、产品特点

本产品采用智列式称重秤体，结构巧妙，易于安装，称重精度高，稳定性极好，免日常维护。

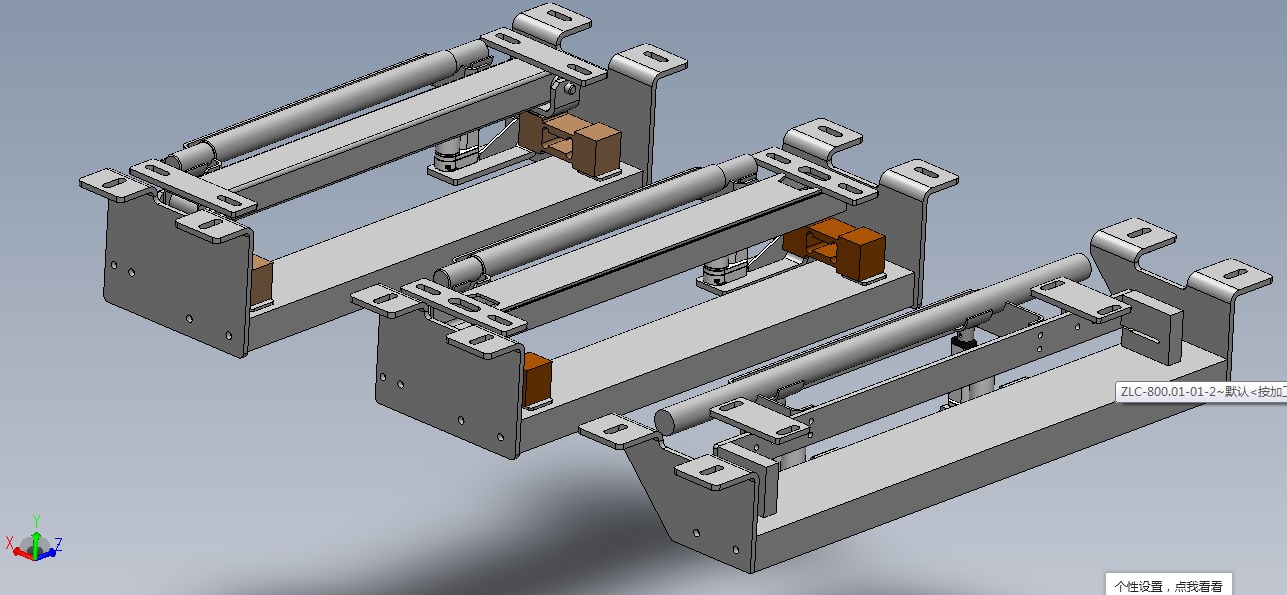

（一）采用独特的高抗弯性能结构设计，称重传感器采用专利抗侧向力平行四边形传感器或世铨智列秤专用EOC传感器；

（二）称重托辊组采用皮带机原有托辊组，也可选购我公司专用计量托辊；

（三）测速装置采用我公司多种方式测速传感器安装，滚筒式测速，一体式测速，上皮带测速方式，根据用户现场情况选用，直接测量称量段皮带速度，具有极小的测速误差；

（四）标定简易方便，可实现挂码标定，链码标定，实物标定；

（五）实时自动互校高精度稳定系统。

（六）日常维护简便

无论智列秤处于空载或者带料状态，只要智能阵列仪表判断系统个别称重单元超差，称重控制器自动切除异常称重单元并报警，不影响正常计量，空秤时仪表自动零点跟踪，去除皮带张力变化，真正达到阵列秤免维护，免人工干涉的全自动自检高精度运行状态。

（七）云平台远程专家诊断系统

可配置基于GPRS“物联网”技术的YUNBeltScale远程专家诊断系统，可实现故障早期侦测、预警、故障单元自动切除。

通讯协议支持：Modbus RTU、Modbus TCP 、Profibus-DP、Ethernet/IP

通讯接口：RS---485、RS-232、以太网

（八）仪表及传感器技术特点请参考本公司智列秤仪表，数字转换器，多通道AD板等技术文档。
